立体库货架
钢结构的有限元剖析
撰稿人：王 祥
立体库货架的结构重大、负载重大，，，，，为了运输利便，，，，，设计为可拆卸毗连结构，，，，，故立体库货架钢结构大多以高强度螺栓毗连。。。。。�； ；；；；；跫芨纸峁乖谠馐芊缭亍⒀┰亍⒌囟睾梢约拔菝婺チ吩睾傻淖饔檬�，，，，，货架是否有足够的强度、刚度、稳固性等是设计者最体贴的问题。。。。。。
已往货架结构的强度剖析主要依赖质料力学、结构力学和弹性力学的盘算要领，，，，，重大结构需要大宗的简化事情才华举行盘算，，，，，事情量大且精度不高，，，，，有的结构基础无法使用剖析要领求解。。。。。。随着有限元手艺的成熟和盘算机软硬件的生长，，，，，其在货架领域获得了深度的推广，，，，，有限元剖析已成为钢货架结构设计时不可或缺的主要工具。。。。。。
货架的有限元剖析
主要分为以下五大办法：

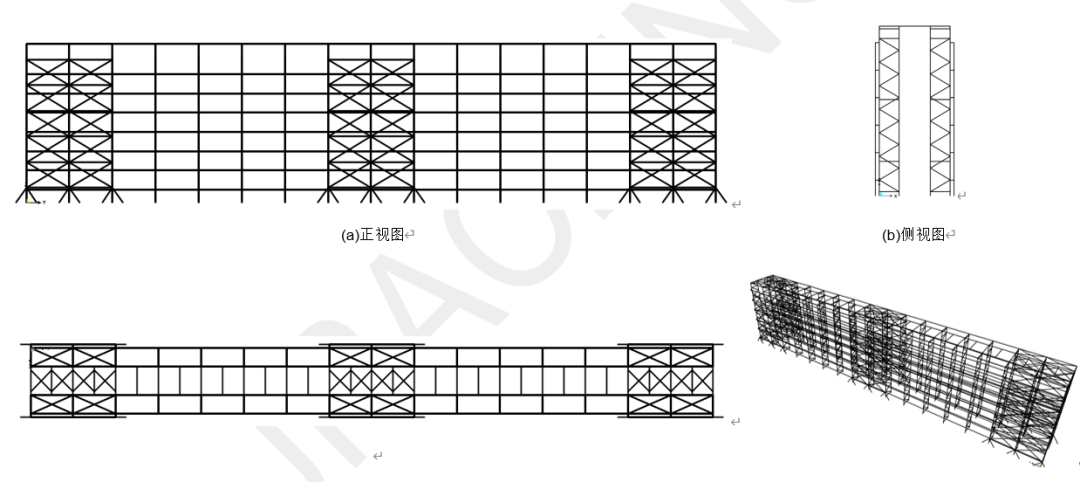

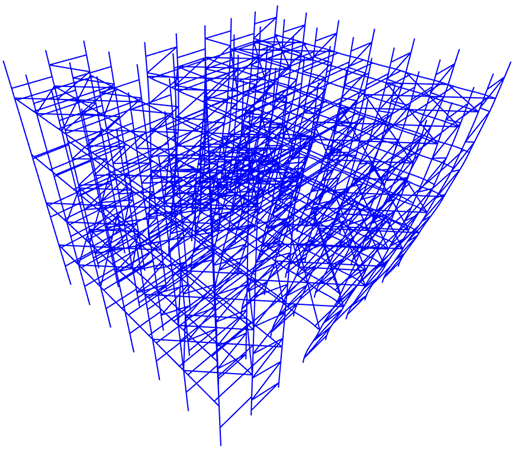

① 建设立体库货架钢结构的有限元模子
运用有限元软件，，，，，如ANSYS、SAP 2000等，，，，，参数化建设货架有限元网格模子结构，，，，，凭证项目要求选择质料，，，，，截面及单位约束类型。。。。。。
② 静力学剖析
对立体库货架钢结构举行静力学剖析，，，，，盘算时思量结构自重、货物载荷、风载、雪载及地动载荷等载荷组相助用，，，，，确定结构位置和应力漫衍纪律，，，，，并找出强度最薄弱和刚度最大的部位。。。。。。
③ 模态剖析
通过模态剖析确定结构的固有频率和振型，，，，，探讨该结构在此频段内，，，，，在外部或内部种种振源作用下的现实振动响应（即变形趋势）。。。。。。
④ 稳固性剖析

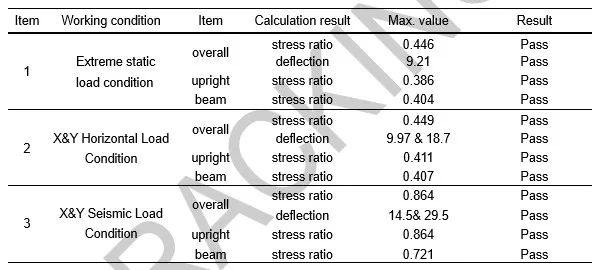

对结构举行稳固性剖析，，，，，盘算结构的稳固临界载荷，，，，，考察其在极限静载、X向水平力影响、Y向水平力影响、X向地举措用、Y向地举措用这五种工况下的性能。。。。。。
⑤ 锚固强度盘算
针对立库货架众多构件中的个体构件建设1:1高精实体模子，，，，，这样对其的变形剖析会更准确，，，，，往往整体网格模子是无法体现要害构件的受力性能。。。。。。
在设计历程中,接纳有限元剖析要领能够确定结构的强度、刚度和稳固性临界载荷。。。。。。为了包管项目的清静性，，，，，壹定发公司在重点项目，，，，，地动区高位货架及立体库项目上举行了大宗的有限元剖析盘算，，，，，充分包管项目实验的可靠性和清静性。。。。。。
